20240914-串口（Serial）连接

使用串口板连接

串口板上有三个引脚RX, TX, GND

• RX为接收引脚，连接到路由器的传输引脚TX上
• TX连接到路由器的RX
• GND互联接地

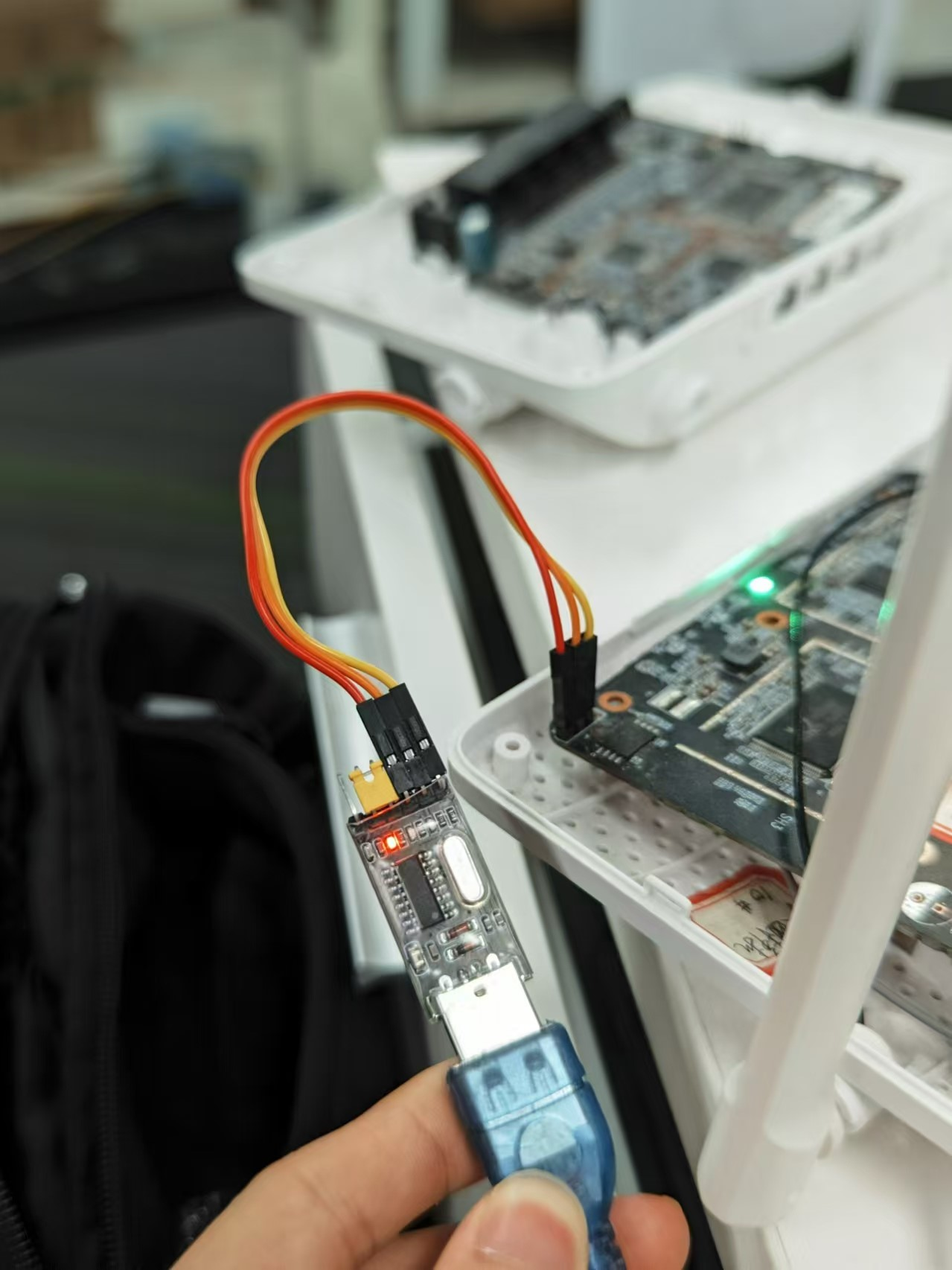

如下图所示：

终端管理软件连接

打开cmd终端，输入 mode ，查看连接的串口信息

使用支持Serial的终端软件连接串口，如 WindTerm 、 Mobaxterm 等

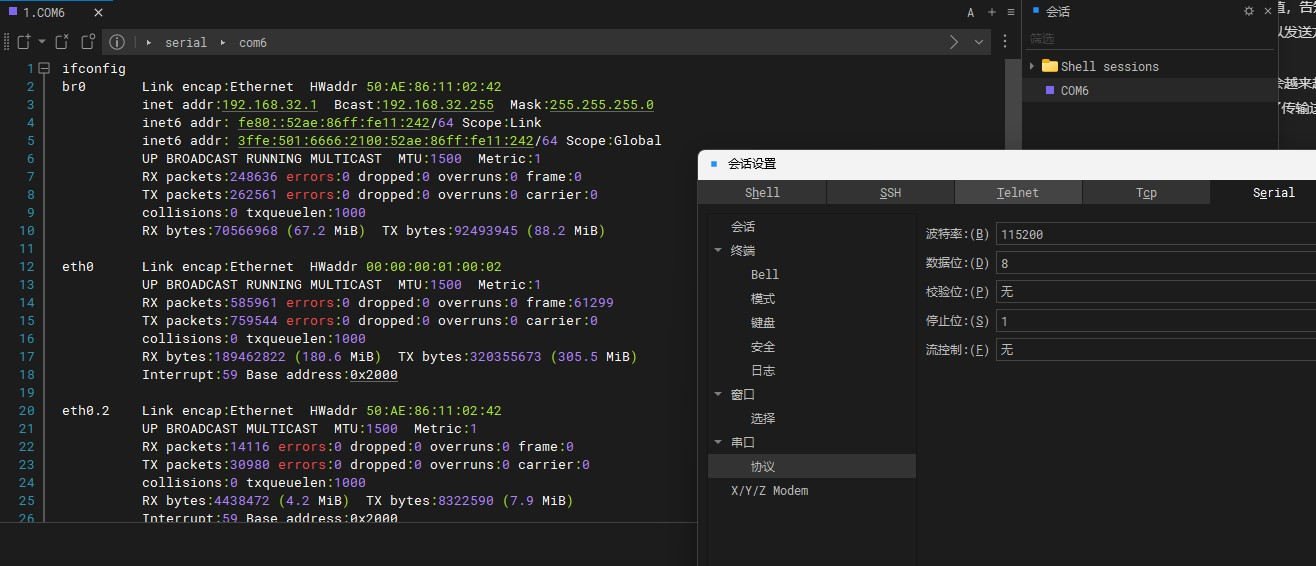

我以 WindTerm 为例，点击新建会话，选择 Serial ，选择对应的串口，将信息调整为Text文本格式，进入协议中调整波特率为115200，点击连接，即可连接到串口，如下图所示：
