Netfilter ​

Netfilter简介 ​

Netfilter 是 Linux 内核中的框架，用于处理数据包的过滤、修改、转发和网络地址转换（NAT），支持防火墙、NAT 和连接跟踪等网络功能

  1. 早期的Linux使用ipfwadm和ipchains工具来实现有限的包过滤，但是随着网络的发展以及IPV6的出现，ipfwadm和ipchains已经无法满足日益增长的需求。

  2. 于是在1998年，Rusty Russell 发起 Netfilter 项目用于替代

  3. 在2000年，Linux 2.4 内核版本中正式引入了 Netfilter 显著增强了网络包处理的能力

  4. 在2003年的 Linux 2.6 内核版本中 Netfilter 集成了更强大的功能：连接跟踪（Connection Tracking）和状态检测（Stateful Inspection），使得 Linux 能够跟踪网络连接的状态（新建、已建立、相关等），大大增强了对复杂流量的管理能力

内核网络收包过程 ​

  1. 当网卡上收到数据以后，Linux 中第一个工作的模块是网络驱动，网络驱动会以DMA的方式把网卡上收到的帧写到内存里，再向CPU发起一个中断，以通知CPU有数据到达

  2. 当CPU收到中断请求后，会去调用网络驱动注册的中断处理函数。网卡的中断处理函数并不做过多工作，发出软中断请求，然后尽快释放CPU

  3. ksoftirqd 检测到有软中断请求到达，调用 poll() 开始轮询收包放入Ring Buffer，帧从Ring Buffer 取出保存为 skb 交由各级协议栈处理，Netfilter 就是在这一阶段工作的，处理完的数据就会被放到 sockect 接收队列中

QUESTION：为什么网络数据帧要存储在 Ring Buffer 里？

  1. 环形缓冲区头尾相接，允许数据不断地写入和读取，不需要移动数据或调整内存结构
  2. 不存在缓冲区满和溢出的风险
  3. 环形数据结构可以让读写按顺序进行，避免了复杂的锁机制
  4. 环形缓冲区内存在逻辑上连续，适合连续读写的DMA操作

Netfilter hooks（钩子机制） ​

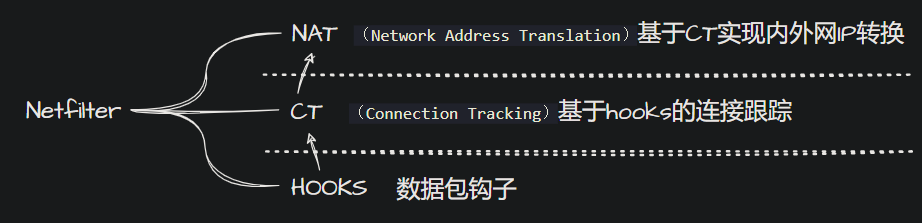

三个关键组件：

  1. NAT (Network Address Translation)：基于连接跟踪（CT）信息实现网络虚拟化。NAT 允许更改数据包中的源或目标 IP 地址，实现内网与外网之间的地址转换
  2. CT (Connection Tracking)：负责通过钩子机制追踪连接状态。CT 组件记录连接状态信息，帮助识别数据包属于新连接、已建立的连接或已结束的连接
  3. Hooks：提供数据包过滤的机制和能力。Netfilter 的钩子机制可以在数据包处理的不同阶段进行拦截和处理，实现数据包过滤和防火墙等功能

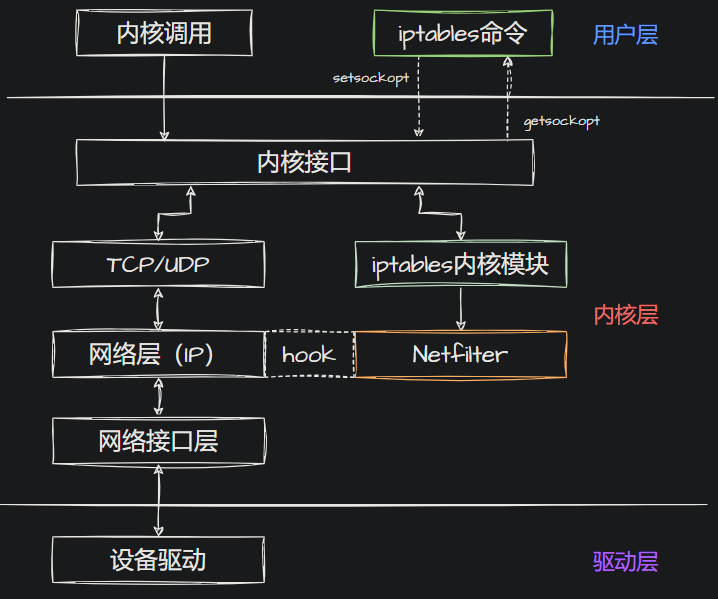

Netfilter 的核心是它定义的HOOK点

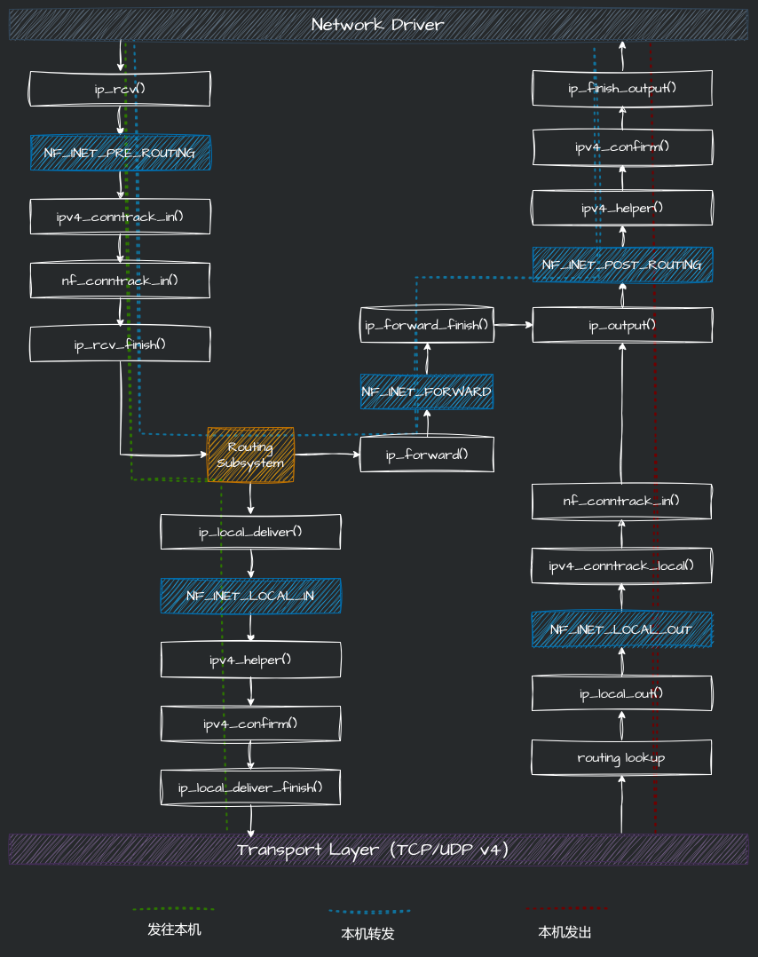

由上图所示在数据包的处理过程中，Netfilter 设置了五个 hook 点：

  1. NF_INET_PRE_ROUTING: 这个 hook 在 IPv4 协议栈的 ip_rcv() 函数或 IPv6 协议栈的 ipv6_rcv() 函数中执行。是所有接收数据包到达的第一个 hook 触发点
  2. NF_INET_LOCAL_IN: 这个 hook 在 IPv4 协议栈的 ip_local_deliver() 函数或 IPv6 协议栈的 ip6_input() 函数中执行。经过路由判断后，所有目标地址是本机的接收数据包到达此 hook 触发点
  3. NF_INET_FORWARD: 这个 hook 在 IPv4 协议栈的 ip_forward() 函数或 IPv6 协议栈的 ip6_forward() 函数中执行。经过路由判断后，所有目标地址不是本机的接收数据包到达此 hook 触发点
  4. NF_INET_LOCAL_OUT: 这个 hook 在 IPv4 协议栈的 __ip_local_out() 函数或 IPv6 协议栈的 __ip6_local_out() 函数中执行。所有本机产生的准备发出的数据包，在进入网络栈后首先到达此 hook 触发点
  5. NF_INET_POST_ROUTING: 这个 hook 在 IPv4 协议栈的 ip_output() 函数或 IPv6 协议栈的 ip6_finish_output2() 函数中执行。本机产生的准备发出的数据包或者转发的数据包，在经过路由判断之后， 将到达此 hook 触发点

NF_HOOK 宏和 netfilter 向量 ​

所有的触发点位置统一调用 NF_HOOK 宏来触发 hook：

c
static inline int NF_HOOK(uint8_t pf, unsigned int hook, struct sk_buff *skb, struct net_device *in, struct net_device *out, int (*okfn)(struct sk_buff *)) { return NF_HOOK_THRESH(pf, hook, skb, in, out, okfn, INT_MIN); }

NF_HOOK 接收六个参数：

  • pf: 数据包的协议族，对 IPv4 来说是 NFPROTO_IPV4
  • hook: 上图中所示的 netfilter hook 枚举对象，如 NF_INET_PRE_ROUTING 或 NF_INET_LOCAL_OUT
  • skb: SKB 对象，表示正在被处理的数据包
  • in: 数据包的输入网络设备
  • out: 数据包的输出网络设备
  • okfn: 一个指向函数的指针，该函数将在该 hook 即将终止时调用，通常传入数据包处理路径上的下一个处理函数

NF_HOOK 的返回值是以下具有特定含义的 netfilter 向量：

宏定义在 include/linux/netfilter.h

  • NF_ACCEPT: 在处理路径上正常继续（实际上是在 NF-HOOK中最后执行传入的 okfn）
  • NF_DROP: 丢弃数据包，终止处理
  • NF_STOLEN: 数据包已转交，终止处理
  • NF_QUEUE: 将数据包入队后供其他处理
  • NF_REPEAT: 重新调用当前 hook

回调函数和优先级 ​

Netfilter 的另一个组成部分是 hook 回调函数，内核网络栈既使用 hook 来代表特定触发位置，也使用 hook （的整数值）作为数据索引来访问触发点对应的回调函数

同一个 hook 可以注册多个回调函数，注册 hook 的回调函数时，首先需要定义 nf_hook_ops 结构

c
struct nf_hook_ops {
	struct list_head list;  /* User fills in from here down. */
	nf_hookfn *hook;
	struct module *owner;
	u_int8_t pf;
	unsigned int hooknum; /* Hooks are ordered in ascending priority. */
	int priority;
};
  • hook: 将要注册的回调函数，函数参数定义与 NF_HOOK 类似，可通过 okfn参数嵌套其他函数。
  • hooknum: 注册的目标 hook 枚举值。
  • priority: 回调函数的优先级，较小的值优先执行

定义结构体后可通过 int nf_register_hook(struct nf_hook_ops *reg) 或 int nf_register_hooks(struct nf_hook_ops *reg, unsigned int n); 分别注册一个或多个回调函数。同一 netfilter hook 下所有的 nf_hook_ops 注册，注册过程会根据 priority 从链表中找到合适的位置，然后执行链表插入操作，最后以 priority 为顺序组成一个链表结构

c
enum nf_ip_hook_priorities {
	NF_IP_PRI_FIRST = INT_MIN,
	NF_IP_PRI_RAW_BEFORE_DEFRAG = -450,
	NF_IP_PRI_CONNTRACK_DEFRAG = -400,
	NF_IP_PRI_RAW = -300,
	NF_IP_PRI_SELINUX_FIRST = -225,
	NF_IP_PRI_CONNTRACK = -200,
	NF_IP_PRI_MANGLE = -150,
	NF_IP_PRI_NAT_DST = -100,
	NF_IP_PRI_FILTER = 0,
	NF_IP_PRI_SECURITY = 50,
	NF_IP_PRI_NAT_SRC = 100,
	NF_IP_PRI_SELINUX_LAST = 225,
	NF_IP_PRI_CONNTRACK_HELPER = 300,
	NF_IP_PRI_CONNTRACK_CONFIRM = INT_MAX,
	NF_IP_PRI_LAST = INT_MAX,
};

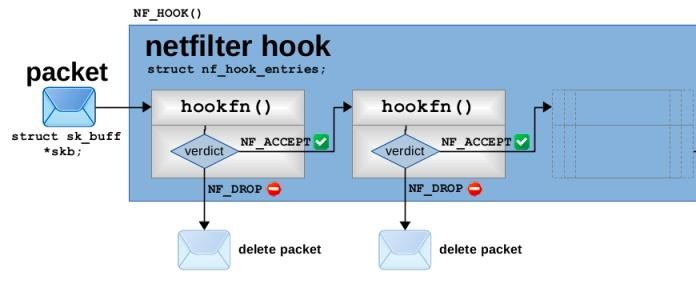

在执行 NF_HOOK 宏触发指定位置的 hook 时，将调用 nf_iterate 函数迭代这个 hook 对应的 nf_hook_ops 链表，并依次调用每一个 nf_hook_ops 的注册函数成员 hookfn，即用户配置的规则

这种链式调用回调函数的工作方式，也让 netfilter hook 被称为链，如果 nf_hook_ops 的回调函数返回 NF_ACCEPT，则nf_iterate 将会继续调用下一个 nf_hook_ops 的回调函数，如果返回 NF_DROP，则中断遍历

配置链路规则实现路由器功能 ​

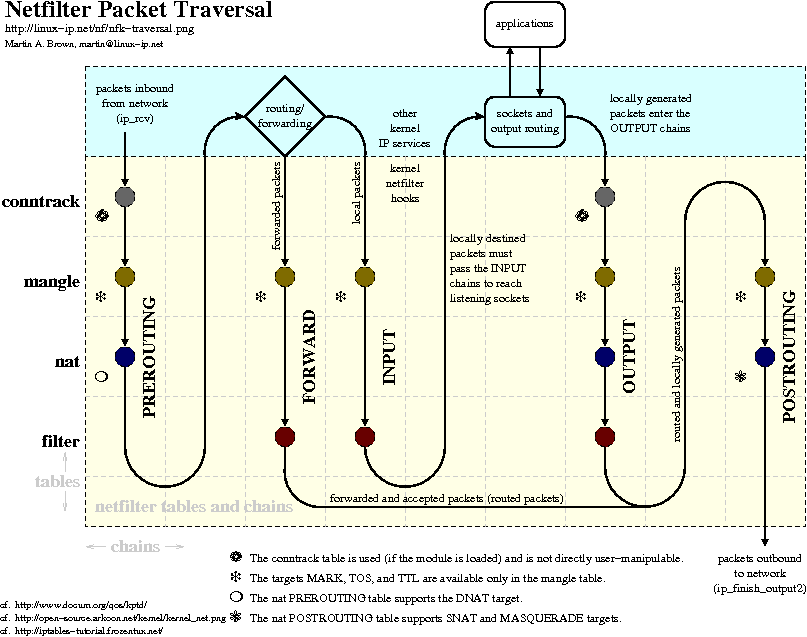

NAT是在哪条链路上实现的（SNAT/DNAT）？ 主要在PREROUTING和POSTROUTING链上实现：

  • DNAT（目标地址转换）：通常在PREROUTING链上进行，实现私网内主机使用同一个公网 IP 进行上网。即：内网 IP 地址向外访问 Internet 时，发起访问的内网 IP 地址转换为指定的对外 IP 地址（可指定具体的服务以及相应的端口或端口范围），这使内网的多部主机可以通过同一个有效的公网 IP 地址访问外部网络

  • SNAT（源地址转换）：通常在POSTROUTING链上进行，与 SNAT 相对，当外部网络访问内部网络时，进来的 IP 数据包会被改变目标 IP 地址它在数据包离开路由器之前修改源地址，适用于出站流量

MAC过滤功能 ​

通过ebtables配置链路层的链路规则

与 iptables 类似，ebtables 也是基于 netfilter 框架实现的网络数据处理工具，工作在数据包的链路层

c
	HI_OS_MEMSET_S(ac_rule, sizeof(ac_rule), 0, sizeof(ac_rule));
	HI_OS_SPRINTF_S(ac_rule, sizeof(ac_rule), "-i vap9 -j RETURN");
	HI_LANHOST_DBG("%s\n", ac_rule);
	hi_lanhost_ebtables_insrule("filter", "HI_LANHOST_MACFILTER_INPUT", ac_rule);
	hi_lanhost_ebtables_insrule("filter", "HI_LANHOST_MACFILTER_FORWARD", ac_rule);

	HI_OS_MEMSET_S(ac_rule, sizeof(ac_rule), 0, sizeof(ac_rule));
	HI_OS_SPRINTF_S(ac_rule, sizeof(ac_rule), "-o vap9 -j RETURN");
	HI_LANHOST_DBG("%s\n", ac_rule);
	hi_lanhost_ebtables_insrule("filter", "HI_LANHOST_MACFILTER_OUTPUT", ac_rule);
	hi_lanhost_ebtables_insrule("filter", "HI_LANHOST_MACFILTER_FORWARD", ac_rule);

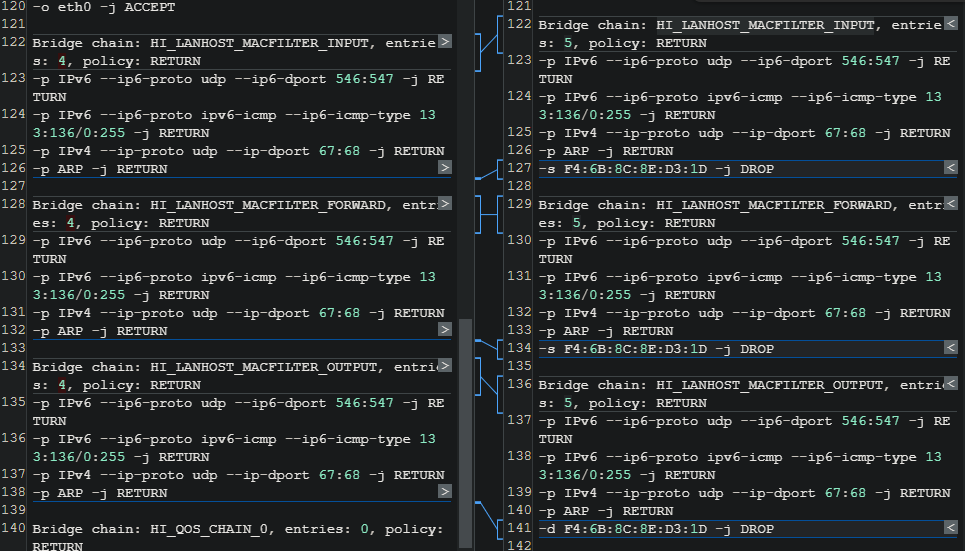

防止数据包在IP层的传输，同时配置gateway/rootfs/usr/bin/mac_filter脚本文件，使用iptables规则实现上层的过滤

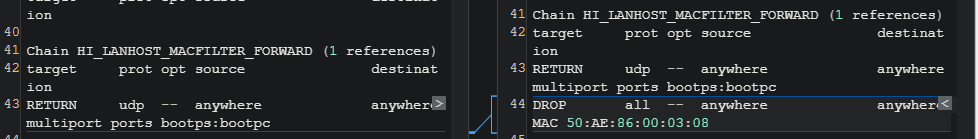

定义FORWARD链路-j跳到自定义链路service_blacklist_forword链路上再跳转到HI_LANHOST_MACFILTER_FORWARD链路上，丢弃目标地址为设定MAC的数据包

网址过滤功能 ​

在 mangle 表的 FORWARD 链和INPUT链上定义规则

配置在gateway/cml/odl/source/igdCmWanModulePub.c

使用-m DOMAIN: 使用DOMAIN扩展，允许基于域名进行匹配

c
	(void)memset_s(cmd, sizeof(cmd), 0, sizeof(cmd));
	sprintf_s(cmd, sizeof(cmd),
	"iptables -w -t mangle -A %s -m DOMAIN --match-index %u --match-dir 0x1 --match-type 3 --match-mode 2 -j MARK --set-mark %d",
		DOMAIN_FWD_CHAIN, GET_MATCH_INDEX( WanConnEntry->ucGlobalIndex), WanConnEntry->ucGlobalIndex);
	system(cmd);
	CM_LOG("cmd = %s\n",cmd);
	(void)memset_s(cmd, sizeof(cmd), 0, sizeof(cmd));
	sprintf_s(cmd, sizeof(cmd),
	"ip6tables -w -t mangle -A %s -m DOMAIN --match-index %u --match-dir 0x1 --match-type 3 --match-mode 2 -j MARK --set-mark %d",
		DOMAIN_FWD_CHAIN, GET_MATCH_INDEX( WanConnEntry->ucGlobalIndex), WanConnEntry->ucGlobalIndex);
	system(cmd);
	CM_LOG("cmd = %s\n",cmd);
	return HI_RET_SUCC;

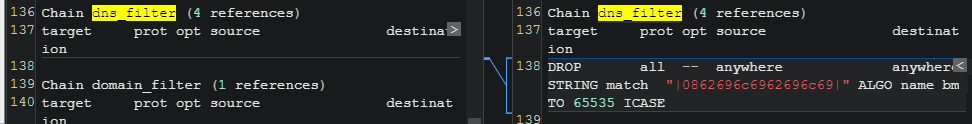

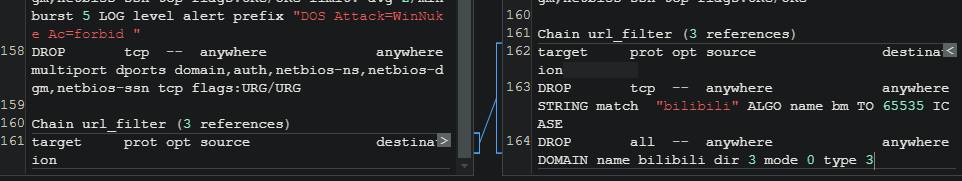

使用STRING匹配包含指定字符串的域名，在INPUT链上丢弃包含指定字符串的DNS请求，以及定义FORWARD链规则，丢弃包含指定字符串的数据包

端口映射功能（PAT） ​

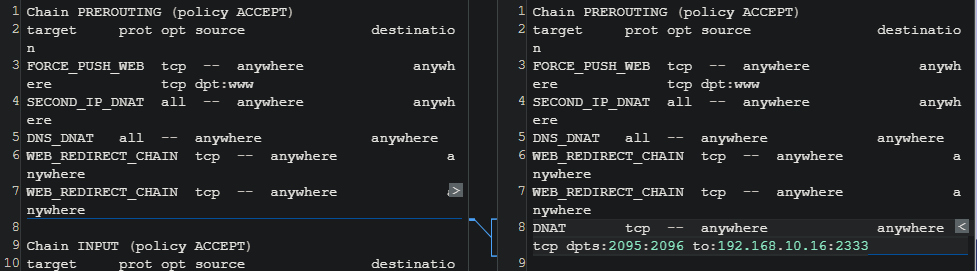

通过 DNAT 来实现，在nat 表的 PREROUTING 链上对目的地址和端口进行修改，将外部访问的流量转发到内部网络的特定服务器或端口上

将所有发送到任何地址的TCP流量，并且目标端口之间的流量，转换为发送到内部IP上的指定端口

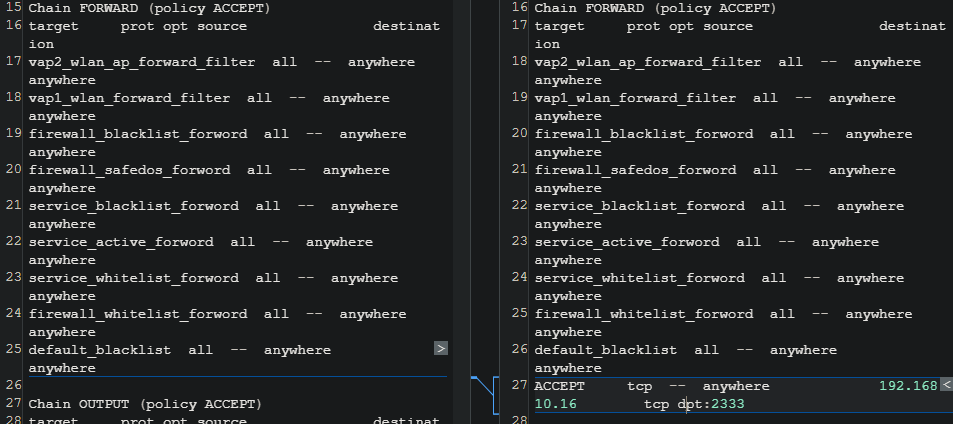

并在filter表的FORWARD链上对添加目的地址为设定内部IP和端口的数据包进行接受

访客网络功能 ​

添加规则到 filter 表的 INPUT 链，禁止访问设备web和ICMP

配置在gateway/cml/odl/source/igdCmWlanModulePub.c：

c
/* add by mu,访客网络：不能访问设备web，且不能ping通网关，只能访问外网*/
static void igdCmSSIDAccessOnlyInternet(word32 ssid_idx, word8 only_internet_enable)
{
	char ifname[10] = {0};
	char chain_name[30] = {0};
	word32 lRet = HI_RET_SUCC;
	hi_wifi_vap_attr_cmd_s vapAttr = {0};

	vapAttr.ui_vap_id = ssid_idx - 1;
	lRet = HI_IPC_CALL("hi_wifi_vap_info_get", &vapAttr);
	if (HI_RET_SUCC != lRet) {
		CM_ERR("get ssid name fail, ssid %d\n", ssid_idx);
		return;
	}

	HI_OS_SNPRINTF_S(ifname, sizeof(ifname), sizeof(ifname)-1,"%s", vapAttr.ac_vap_name);
	HI_OS_SNPRINTF_S(chain_name, sizeof(chain_name), sizeof(chain_name)-1,"%s_wlan_input_filter", ifname);

	CM_LOG("idx:%d enable:%d ifname:%s set only internet access rule", ssid_idx, only_internet_enable, ifname);

	// 删除原有规则
	hi_os_vcmd("iptables -w -t filter -F %s", chain_name);
	hi_os_vcmd("iptables -w -t filter -D INPUT -j %s", chain_name);
	hi_os_vcmd("iptables -w -t filter -X %s", chain_name);

	hi_os_vcmd("ip6tables -w -t filter -F %s", chain_name);
	hi_os_vcmd("ip6tables -w -t filter -D INPUT -j %s", chain_name);
	hi_os_vcmd("ip6tables -w -t filter -X %s", chain_name);

	if (!only_internet_enable) {
		return;
	}

	// 新建链处理INPUT链信息
	hi_os_vcmd("iptables -w -t filter -N %s", chain_name);
	hi_os_vcmd("iptables -w -t filter -I INPUT -j %s", chain_name);
	hi_os_vcmd("ip6tables -w -t filter -N %s", chain_name);
	hi_os_vcmd("ip6tables -w -t filter -I INPUT -j %s", chain_name);

	// 禁止访问设备web
	hi_os_vcmd("iptables -w -A %s -m physdev --physdev-in %s -p tcp -j DROP", chain_name, ifname);
	hi_os_vcmd("ip6tables -w -A %s -m physdev --physdev-in %s -p tcp -j DROP", chain_name, ifname);

	//禁止ping网关
	hi_os_vcmd("iptables -w -A %s -m physdev --physdev-in %s -p icmp -j DROP", chain_name, ifname);
	hi_os_vcmd("ip6tables -w -A %s -m physdev --physdev-in %s -p icmpv6  -j DROP", chain_name, ifname);
}

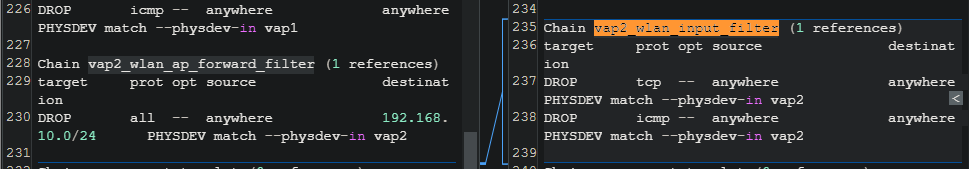

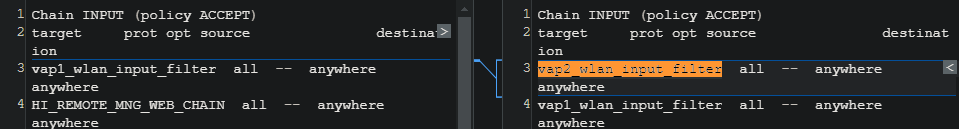

INPUT链新增跳转链路vap2_wlan_input_filter处理访客WLAN数据包

在链路vap2_wlan_input_filter中定义规则，阻止所有通过vap2接口进入的TCP和ICMP流量
